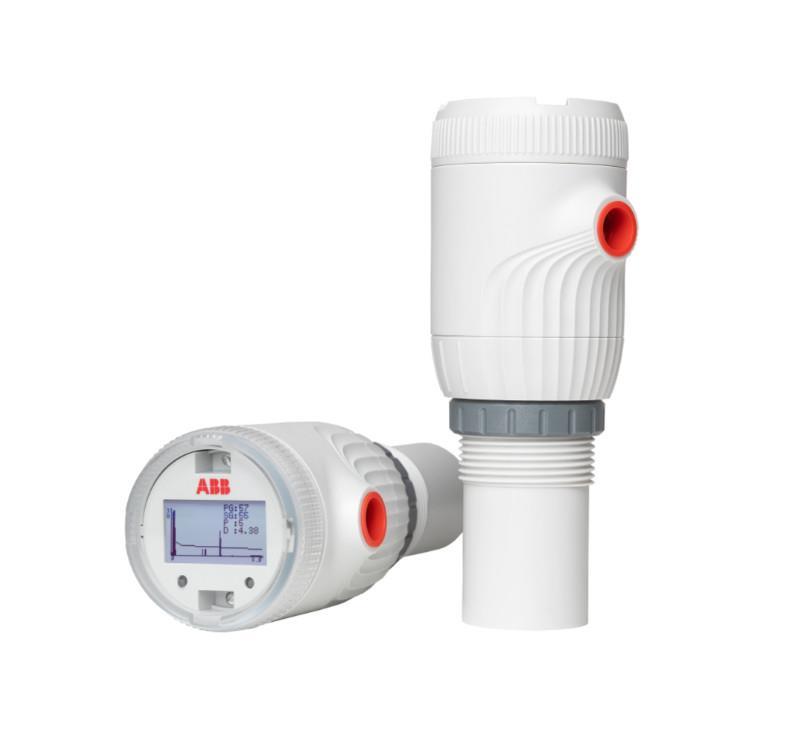

El transmisor de nivel ultrasónico LST200 ofrece una solución de medición de nivel simple, inteligente y confiable. Con un diseño modular, el LST200 utiliza los últimos desarrollos en tecnología de detección digital, incluido un chip inteligente incorporado y una interfaz para actualizar con futuros métodos modernos de adquisición de datos como NB-IoT, ofreciendo todos los beneficios de la digitalización para mejorar la medición y el intercambio de datos.
CARACTERISTICAS:
Fácil de usar
• Menú de configuración fácil y luz de fondo clara para una configuración sencilla
• Fácil instalación, mantenimiento y actualización con diseño modular
Inteligente y confiable
• Transmisor compacto con visualización de forma de onda de eco en tiempo real y mensajes de diagnóstico
• Precisión confiable con compensación de temperatura (mejor que ± 3 mm o 0,25% del intervalo completo)
• Algoritmo confiable e inteligente con filtrado de ruido para aplicaciones desafiantes
• Grado de protección confiable IP66 / IP68, típico de la industria del agua y las aguas residuales
• Compatibilidad electromagnética confiable (estándar IEC CISPR) probada por pruebas de laboratorio independientes
Especificaciones técnicas
Medición
• Rango de medicion
0,35 a 8,00 m (13,78 a 314,96 pulgadas)
Nota:
Las condiciones de funcionamiento pueden atenuar el ultrasonido, lo que puede acortar el rango de medición. Consulte con ABB para aplicaciones que involucren material a granel, vapor o polvo denso, turbulencia fuerte o espuma.
• Ángulo de haz
(@ -3 dB, ángulo completo): 10 °
• Precisión y repetibilidad
± 3 mm o 0,25% del tramo completo, el que sea mayor
Nota:
La precisión y la estabilidad están garantizadas además por un algoritmo que incluye compensación de temperatura, regulador de GAP y filtro de ruido.
• Resolución 1 mm
• Tiempo de actualización 2 s
Datos eléctricos
• Terminales
Max. sección transversal del cable: 1,5 mm2 (AWG 16)
• Fuente de alimentación
LST200-Basic: 15 a 30 VCC.
LST200-LCD: 19 a 30 VCC.
Ondulación: máximo 5%
• El consumo de energía
60 mW hasta 600 mW
• Salida analógica
Salida de dos cables: 4 a 20 mA en relación con el nivel / distancia / volumen / flujo, compensación completa de los efectos de la temperatura
• Pantalla LCD integrada (opcional)
Retroiluminación azul, pantalla de 6 mm de altura con gráfico de barras de porcentaje
La programación simplificada de dos botones con un menú de configuración fácil permite una configuración rápida
Forma de onda en tiempo real
Mensaje de diagnóstico
Indicación de flujo totalizado y real
Idioma: inglés y chino
Datos mecánicos
• Carcasa y carcasa del sensor: PC (policarbonato)
Nota: Debe comprobarse la compatibilidad química de los sensores
antes de la instalación.
• Dimensiones
90 × 81 × 209 mm (3,56 × 3,19 × 8,24 pulgadas)
• Peso
680 g
• Entrada de cable
Orificio roscado M20 × 1,5 para prensaestopas, directamente en la carcasa
• Proceso de conexión
M56x3.0, longitud 35 mm
Datos ambientales
• Compatibilidad electromagnética (EMC)
· IEC 61326-1 Tabla 2
· CISPR Clase B
• Proteger la propiedad intelectual
IP66 / 67 según EN 60529
Clasificación IP68 hasta 2 metros durante 24 horas a temperatura ambiente
• Temperatura
-30 a 60 ° C (-22 a 140 ℉), según EN 60068-2-14
-20 a 60 ° C (-4 a 140 ℉) para visualización
• Humedad relativa: hasta 100%
• Presión del sensor
Medición funcional de -4 a 44 psi
(-0,25 a 3,0 bar)
• Resistencia de vibracion
Aleatorio: según EN 60068-2-64
Choque: IEC 60068-2-27
• Clase climática
IEC 60068-2-38 Prueba Z / AD
